LiYCY : สายคอนโทรลมีชีลด์
LiYCYสายคอนโทรลมีชีลด์สายชีลด์ (Shielded Cable)
ตารางข้อมูลสินค้า (95 ขนาด)
| Part No. | ขนาด | Model | Strands × Dia. | OD (mm) | Cu Wt. (kg/km) | น้ำหนัก (kg/km) | Resistance (Ω/km) | ราคา (฿/ม.) |
|---|---|---|---|---|---|---|---|---|
| 424010 500211 | 2X0.5 | LiYCY 2X0.5 | 16x0.20 | 5.3 | 32 | 45 | 39 | ฿37.47 |
| 424020 500311 | 3G0.5 | LiYCY 3G0.5 | 16x0.20 | 5.6 | 39 | 55 | 39 | ฿44.60 |
| 424020 500411 | 4G0.5 | LiYCY 4G0.5 | 16x0.20 | 6.3 | 46 | 60 | 39 | ฿50.56 |
| 424020 500511 | 5G0.5 | LiYCY 5G0.5 | 16x0.20 | 6.6 | 52 | 75 | 39 | ฿67.36 |
| 424020 500611 | 6G0.5 | LiYCY 6G0.5 | 16x0.20 | 7.2 | 66 | 90 | 39 | ฿76.40 |
| 424020 500711 | 7G0.5 | LiYCY 7G0.5 | 16x0.20 | 7.6 | 68 | 100 | 39 | ฿85.44 |
| 424020 500811 | 8G0.5 | LiYCY 8G0.5 | 16x0.20 | 8.3 | 70 | 120 | 39 | ฿98.00 |
| 424020 501011 | 10G0.5 | LiYCY 10G0.5 | 16x0.20 | 9 | 81 | 135 | 39 | ฿102.44 |
| 424020 501211 | 12G0.5 | LiYCY 12G0.5 | 16x0.20 | 9.5 | 117 | 155 | 39 | ฿130.76 |
| 424020 501411 | 14G0.5 | LiYCY 14G0.5 | 16x0.20 | 10.4 | 122 | 190 | 39 | ฿151.80 |
| 424020 501611 | 16G0.5 | LiYCY 16G0.5 | 16x0.20 | 11.2 | 123 | 210 | 39 | ฿164.00 |
| 424020 501811 | 18G0.5 | LiYCY 18G0.5 | 16x0.20 | 11.5 | 156 | 220 | 39 | ฿184.51 |
| 424020 502011 | 20G0.5 | LiYCY 20G0.5 | 16x0.20 | 11.8 | 173 | 240 | 39 | ฿195.36 |
| 424020 502111 | 21G0.5 | LiYCY 21G0.5 | 16x0.20 | 12.3 | 189 | 250 | 39 | ฿205.13 |
| 424020 502511 | 24G0.5 | LiYCY 24G0.5 | 16x0.20 | 13 | 236 | 300 | 39 | ฿242.30 |
| 424020 503011 | 25G0.5 | LiYCY 25G0.5 | 16x0.20 | 13.6 | 250 | 315 | 39 | ฿252.40 |
| 424020 503211 | 30G0.5 | LiYCY 30G0.5 | 16x0.20 | 14 | 297 | 360 | 39 | ฿303.00 |
| 424020 503511 | 32G0.5 | LiYCY 32G0.5 | 16x0.20 | 15.2 | 301 | 425 | 39 | ฿339.15 |
| 424020 504011 | 36G0.5 | LiYCY 36G0.5 | 16x0.20 | 15.7 | 320 | 445 | 39 | ฿400.00 |
| 424020 504211 | 40G0.5 | LiYCY 40G0.5 | 16x0.20 | 16.5 | 343 | 475 | 39 | ฿459.00 |
| 424020 505011 | 50G0.5 | LiYCY 50G0.5 | 16x0.20 | 18.4 | 407 | 575 | 39 | ฿540.50 |
| 424020 506111 | 3G0.75 | LiYCY 3G0.75 | 24x0.20 | 6.2 | 49 | 65 | 26 | ฿52.58 |
| 424020 506511 | 4G0.75 | LiYCY 4G0.75 | 24x0.20 | 6.7 | 57 | 80 | 26 | ฿64.60 |
| 424020 508011 | 5G0.75 | LiYCY 5G0.75 | 24x0.20 | 7.4 | 70 | 95 | 26 | ฿85.53 |
| 424020 509911 | 6G0.75 | LiYCY 6G0.75 | 24x0.20 | 8 | 78 | 115 | 26 | ฿99.90 |
| 424010 750211 | 7G0.75 | LiYCY 7G0.75 | 24x0.20 | 8.6 | 98 | 130 | 26 | ฿109.24 |
| 424020 750311 | 8G0.75 | LiYCY 8G0.75 | 24x0.20 | 9.2 | 106 | 145 | 26 | ฿121.00 |
| 424020 750411 | 10G0.75 | LiYCY 10G0.75 | 24x0.20 | 10.3 | 140 | 180 | 26 | ฿149.98 |
| 424020 750511 | 12G0.75 | LiYCY 12G0.75 | 24x0.20 | 10.7 | 151 | 205 | 26 | ฿168.18 |
| 424020 750611 | 14G0.75 | LiYCY 14G0.75 | 24x0.20 | 11.4 | 162 | 225 | 26 | ฿204.55 |
| 424020 750711 | 16G0.75 | LiYCY 16G0.75 | 24x0.20 | 12 | 172 | 275 | 26 | ฿229.00 |
| 424020 750811 | 18G0.75 | LiYCY 18G0.75 | 24x0.20 | 12.8 | 207 | 290 | 26 | ฿257.11 |
| 424020 750911 | 20G0.75 | LiYCY 20G0.75 | 24x0.20 | 13.4 | 220 | 320 | 26 | ฿279.60 |
| 424020 751011 | 24G0.75 | LiYCY 24G0.75 | 24x0.20 | 15.5 | 250 | 415 | 26 | ฿351.88 |
| 424020 751211 | 25G0.75 | LiYCY 25G0.75 | 24x0.20 | 15.6 | 271 | 435 | 26 | ฿366.54 |
| 424020 751411 | 30G0.75 | LiYCY 30G0.75 | 24x0.20 | 16.1 | 297 | 450 | 26 | ฿439.00 |
| 424020 751611 | 32G0.75 | LiYCY 32G0.75 | 24x0.20 | 16.6 | 330 | 485 | 26 | ฿491.93 |
| 424020 751811 | 34G0.75 | LiYCY 34G0.75 | 24x0.20 | 17.2 | 370 | 535 | 26 | ฿498.00 |
| 424020 752011 | 42G0.75 | LiYCY 42G0.75 | 24x0.20 | 18.8 | 430 | 610 | 26 | ฿575.40 |
| 424020 752111 | 50G0.75 | LiYCY 50G0.75 | 24x0.20 | 20.8 | 480 | 775 | 26 | ฿685.00 |
| 424020 752511 | 2X1 | LiYCY 2X1 | 32x0.20 | 6.7 | 55 | 65 | 19.5 | ฿52.00 |
| 424020 753011 | 3G1 | LiYCY 3G1 | 32x0.20 | 7 | 70 | 80 | 19.5 | ฿63.53 |
| 424020 753111 | 4G1 | LiYCY 4G1 | 32x0.20 | 7.1 | 80 | 100 | 19.5 | ฿76.84 |
| 424020 753211 | 5G1 | LiYCY 5G1 | 32x0.20 | 8.5 | 95 | 130 | 19.5 | ฿101.20 |
| 424020 753411 | 6G1 | LiYCY 6G1 | 32x0.20 | 9.1 | 105 | 145 | 19.5 | ฿116.00 |
| 424020 753711 | 7G1 | LiYCY 7G1 | 32x0.20 | 9.7 | 120 | 160 | 19.5 | ฿129.18 |
| 424020 754011 | 8G1 | LiYCY 8G1 | 32x0.20 | 11 | 130 | 200 | 19.5 | ฿168.00 |
| 424020 754111 | 10G1 | LiYCY 10G1 | 32x0.20 | 12 | 138 | 230 | 19.5 | ฿183.11 |
| 424020 754211 | 12G1 | LiYCY 12G1 | 32x0.20 | 12.4 | 186 | 260 | 19.5 | ฿282.53 |
| 424020 755011 | 14G1 | LiYCY 14G1 | 32x0.20 | 13 | 198 | 300 | 19.5 | ฿233.00 |
| 424020 756111 | 16G1 | LiYCY 16G1 | 32x0.20 | 13.9 | 203 | 345 | 19.5 | ฿282.00 |
| 424020 756511 | 18G1 | LiYCY 18G1 | 32x0.20 | 14.5 | 245 | 380 | 19.5 | ฿308.53 |
| 424020 758011 | 20G1 | LiYCY 20G1 | 32x0.20 | 15.8 | 286 | 440 | 19.5 | ฿338.10 |
| 424020 759911 | 24G1 | LiYCY 24G1 | 32x0.20 | 16.2 | 345 | 495 | 19.5 | ฿388.00 |
| 424011 000211 | 25G1 | LiYCY 25G1 | 32x0.20 | 18 | 360 | 535 | 19.5 | ฿400.18 |
| 424021 000311 | 34G1 | LiYCY 34G1 | 32x0.20 | 20.6 | 440 | 740 | 19.5 | ฿544.24 |
| 424021 000411 | 50G1 | LiYCY 50G1 | 32x0.20 | 24.2 | 626 | 1025 | 19.5 | ฿923.00 |
| 424021 000511 | 2X1.5 | LiYCY 2X1.5 | 30x0.25 | 7.3 | 65 | 90 | 13.3 | ฿67.33 |
| 424021 000611 | 3G1.5 | LiYCY 3G1.5 | 30x0.25 | 7.7 | 90 | 100 | 13.3 | ฿83.44 |
| 424021 000711 | 4G1.5 | LiYCY 4G1.5 | 30x0.25 | 8.3 | 110 | 125 | 13.3 | ฿104.11 |
| 424021 000811 | 5G1.5 | LiYCY 5G1.5 | 30x0.25 | 9.4 | 125 | 160 | 13.3 | ฿135.91 |
| 424021 000911 | 7G1.5 | LiYCY 7G1.5 | 30x0.25 | 10.7 | 159 | 210 | 13.3 | ฿175.56 |
| 424021 001011 | 8G1.5 | LiYCY 8G1.5 | 30x0.25 | 12 | 172 | 245 | 13.3 | ฿199.00 |
| 424021 001211 | 10G1.5 | LiYCY 10G1.5 | 30x0.25 | 13.4 | 193 | 315 | 13.3 | ฿247.22 |
| 424021 001411 | 12G1.5 | LiYCY 12G1.5 | 30x0.25 | 13.6 | 254 | 340 | 13.3 | ฿282.53 |
| 424021 001611 | 14G1.5 | LiYCY 14G1.5 | 30x0.25 | 14.5 | 310 | 480 | 13.3 | ฿320.00 |
| 424021 001811 | 16G1.5 | LiYCY 16G1.5 | 30x0.25 | 15.4 | 342 | 540 | 13.3 | ฿395.00 |
| 424021 001911 | 18G1.5 | LiYCY 18G1.5 | 30x0.25 | 16.3 | 367 | 600 | 13.3 | ฿432.12 |
| 424021 002011 | 24G1.5 | LiYCY 24G1.5 | 30x0.25 | 19.7 | 448 | 690 | 13.3 | ฿512.94 |
| 424021 002111 | 25G1.5 | LiYCY 25G1.5 | 30x0.25 | 20.3 | 492 | 705 | 13.3 | ฿534.31 |
| 424021 002411 | 30G1.5 | LiYCY 30G1.5 | 30x0.25 | 20.8 | 555 | 830 | 13.3 | ฿641.17 |
| 424021 002511 | 42G1.5 | LiYCY 42G1.5 | 30x0.25 | 25.8 | 782 | 1060 | 13.3 | ฿978.50 |
| 424021 002611 | 2X2.5 | LiYCY 2X2.5 | 50x0.25 | 9 | 98 | 130 | 7.98 | ฿105.71 |
| 424021 002711 | 3G2.5 | LiYCY 3G2.5 | 50x0.25 | 9.9 | 148 | 170 | 7.98 | ฿124.91 |
| 424021 003411 | 4G2.5 | LiYCY 4G2.5 | 50x0.25 | 10.2 | 174 | 195 | 7.98 | ฿167.01 |
| 424021 003611 | 5G2.5 | LiYCY 5G2.5 | 50x0.25 | 11.6 | 200 | 225 | 7.98 | ฿213.20 |
| 424021 003711 | 7G2.5 | LiYCY 7G2.5 | 50x0.25 | 13.7 | 235 | 345 | 7.98 | ฿277.98 |
| 424021 004011 | 12G2.5 | LiYCY 12G2.5 | 50x0.25 | 18.2 | 355 | 570 | 7.98 | ฿496.62 |
| 424021 004111 | 18G2.5 | LiYCY 18G2.5 | 50x0.25 | 22.4 | 569 | 970 | 7.98 | ฿711.06 |
| 424021 004211 | 25G2.5 | LiYCY 25G2.5 | 50x0.25 | 25.2 | 827 | 1350 | 7.98 | ฿901.89 |
| 424021 005011 | 3G4 | LiYCY 3G4 | 56x0.30 | 11.7 | 190 | 235 | 4.95 | ฿205.00 |
| 424021 005611 | 4G4 | LiYCY 4G4 | 56x0.30 | 12.9 | 220 | 310 | 4.95 | ฿264.13 |
| 424021 006111 | 5G4 | LiYCY 5G4 | 56x0.30 | 14.3 | 328 | 385 | 4.95 | ฿347.00 |
| 424021 006511 | 7G4 | LiYCY 7G4 | 56x0.30 | 15.4 | 355 | 500 | 4.95 | ฿455.00 |
| 424021 008011 | 3G6 | LiYCY 3G6 | 84x0.30 | 13.2 | 260 | 320 | 3.3 | ฿292.00 |
| 424021 009911 | 4G6 | LiYCY 4G6 | 84x0.30 | 14.7 | 305 | 415 | 3.3 | ฿395.58 |
| 424011 500211 | 5G6 | LiYCY 5G6 | 84x0.30 | 16.4 | 441 | 510 | 3.3 | ฿495.00 |
| 424021 500311 | 3G10 | LiYCY 3G10 | 80x0.40 | 15.5 | 430 | 470 | 1.91 | ฿652.34 |
| 424021 500411 | 4G10 | LiYCY 4G10 | 80x0.40 | 17.5 | 485 | 700 | 1.91 | ฿858.00 |
| 424021 500511 | 5G10 | LiYCY 5G10 | 80x0.40 | 19.9 | 545 | 930 | 1.91 | สอบถาม |
| 424021 500611 | 4G16 | LiYCY 4G16 | 128x0.40 | 20.2 | 800 | 1050 | 1.21 | ฿1239.00 |
| 424021 500711 | 5G16 | LiYCY 5G16 | 128x0.40 | 22.6 | 895 | 1285 | 1.21 | สอบถาม |
| 424021 500811 | 4G25 | LiYCY 4G25 | 200x0.40 | 25.1 | 1075 | 1415 | 0.78 | ฿1941.00 |
| 424021 500911 | 5G25 | LiYCY 5G25 | 200x0.40 | 28 | 1400 | 1980 | 0.78 | สอบถาม |
| 424021 501011 | 4G35 | LiYCY 4G35 | 280x0.40 | 28 | 1576 | 2075 | 0.554 | ฿2548.00 |
ราคาที่แสดงเป็นราคาต่อเมตร (บาท/ม.) — สำหรับราคาขายส่งหรือสั่งจำนวนมากกรุณาติดต่อฝ่ายขาย

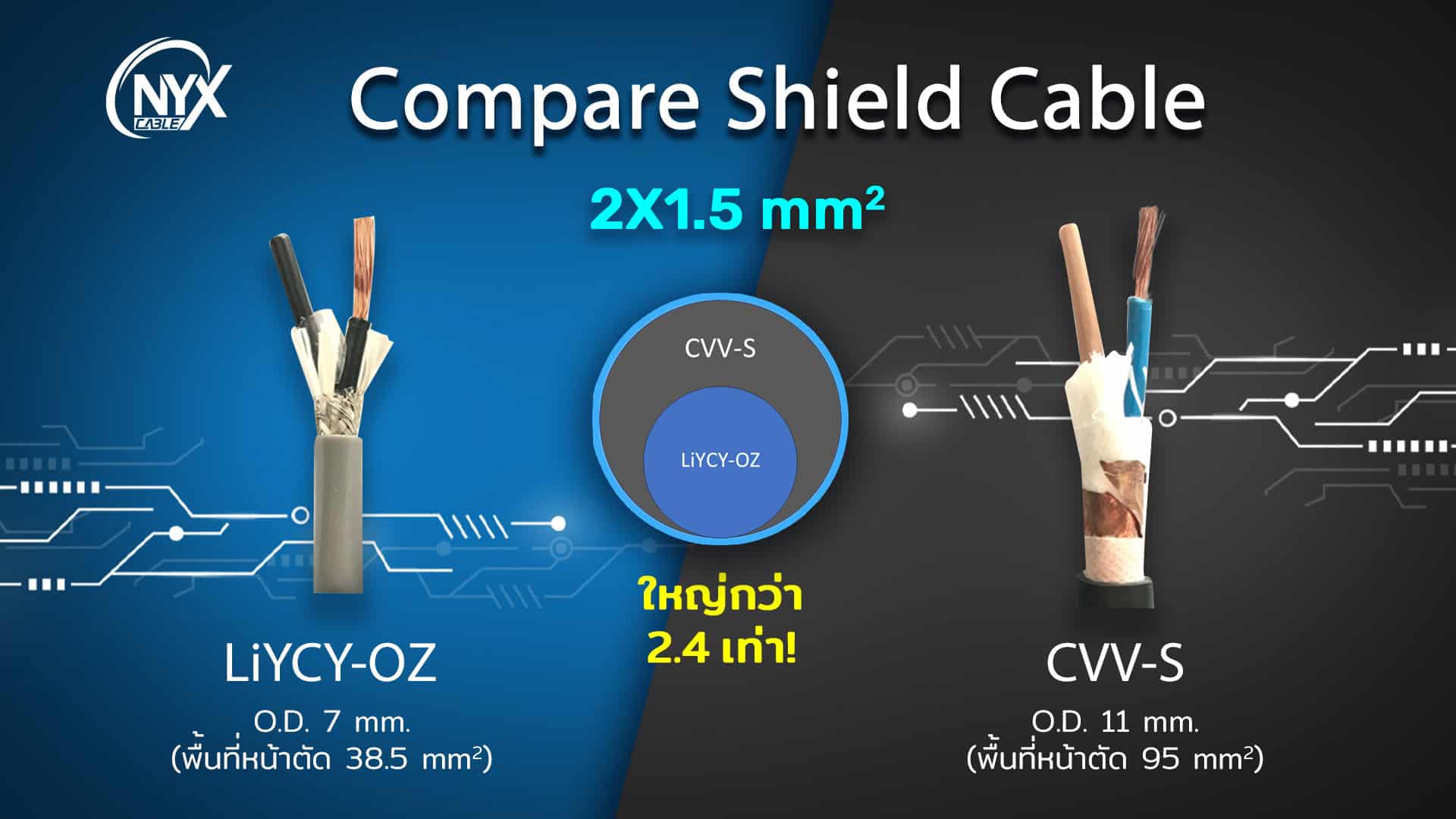

สายชีลด์ LiYCY คืออะไร ?
สายชีลด์ LiYCY เป็นสายคอนโทรลมีชีลด์ (Shielded Cable) ใช้ทดแทนสาย CVV-S ได้เป็นอย่างดี มีจุดเด่นที่มีความอ่อนตัวมากกว่า CVV-S และตัวชีลด์เป็นทองแดงเคลือบดีบุกถัก ป้องกัน Copper Oxide ได้ดีกว่า Copper Tape Shield
มีขนาดตั้งแต่ 0.14 mm² ถึง 1.5 mm² จำนวนคอร์ตั้งแต่ 2 ถึง 50 คอร์ ใช้ในการนำสัญญาณ RS485, RS422, RS232 ได้
โครงสร้างของสาย LiYCY
- ตัวนำ — ทองแดงเปลือยเส้นฝอยละเอียด อ่อนตัวสูง
- ฉนวนภายใน — PVC ชนิดพิเศษ สีต่างกันตามจำนวนคอร์
- ชีลด์ — ทองแดงเคลือบดีบุกถัก (Tinned Copper Braid) ป้องกันสัญญาณรบกวน EMI/RFI
- ฉนวนภายนอก — PVC สีเทา รองรับแรงดัน 300V
การใช้งาน LiYCY
- งานนำสัญญาณ RS485, RS422, RS232
- ระบบควบคุมอัตโนมัติที่ต้องการป้องกันสัญญาณรบกวน
- เชื่อมต่อ Sensor, Encoder, เครื่องมือวัดต่างๆ
- งานที่ต้องการการป้องกัน EMI/RFI
คำถามที่พบบ่อย (FAQs)
LiYCY ใช้แทน CVV-S ได้ไหม ?
ได้ครับ LiYCY อ่อนตัวกว่า CVV-S และชีลด์เป็นทองแดงเคลือบดีบุกถักซึ่งดีกว่า
LiYCY มีขนาดอะไรบ้าง ?
ขนาดตั้งแต่ 0.14 mm² ถึง 1.5 mm² จำนวน 2–50 คอร์
LiYCY รับแรงดันได้เท่าไร ?
รับแรงดัน 300V เหมาะกับงานนำสัญญาณ
