ST-TP : สายคู่บิดเกลียว สำหรับ RS485, RS422 โดยเฉพาะ

สาย RS485/RS422 คู่บิดเกลียว ตัวนำทองแดงเคลือบดีบุก ทนความชื้น สำหรับสัญญาณ 4-20mA

สาย ST-TP คืออะไร

สาย ST-TP ถูกออกแบบมาสำหรับสัญญาณ RS485, RS422, สัญญาณ 4-20mA และ Modbus โดยเฉพาะ ซึ่งสัญญาณดังกล่าวต้องใช้สาย Twisted Pair ในการส่งสัญญาณเพื่อลดการรบกวนระหว่างสัญญาณแต่ละคู่สายให้เกิดขึ้นน้อยที่สุด

โครงสร้างของ สาย ST-TP

1. ตัวนำทองแดงฝอยเคลือบดีบุก (Tinned Copper) — ทนทานต่อความชื้น เหมาะกับพื้นที่ที่มีความชื้นสูง เช่น ร้อยท่อฝังดิน การเดินกลางแจ้ง ในงาน Solar Farm อีกทั้งยังเป็นเส้นฝอยทำให้มีความอ่อนตัวสูง
2. Core Twist in Pair — การบิดเกลียวเป็นคู่ทำให้สัญญาณของแต่ละเส้นไม่รบกวนกัน
3. Aluminum Foil Shielded — เหมาะกับสัญญาณ RS485, RS422 ซึ่งเป็นสัญญาณ Digital มากกว่า Tinned Copper Braid Shield
4. ฉนวนภายนอก PVC ทนแสง UV สามารถเดินกลางแจ้งได้

ทำไม Aluminum Foil Shield เหมาะกับ RS485 มากกว่า

สัญญาณ RS485/RS422 เป็นสัญญาณ Digital ที่ความถี่ไม่สูงมาก (เมื่อเทียบกับ Ethernet) ดังนั้น Aluminum Foil Shield จะให้ประสิทธิภาพในการป้องกัน EMI ที่เพียงพอ โดยมีข้อดีคือ Coverage 100% (ปิดคลุมรอบ 360°) ซึ่ง Copper Braid Shield จะมี Coverage เพียง 60-85%

สเปกหลัก ST-TP

• ตัวนำ: Tinned Copper (ทองแดงเคลือบดีบุก)
• ขนาด: 16 AWG (1.31 mm²)
• ประเภทชีลด์: Aluminum Foil Shield
• ระยะทางสูงสุด: 1,200 เมตร
• ทน UV: เดินกลางแจ้งได้โดยไม่ต้องร้อยท่อ
• ทนความชื้น: เหมาะกับฝังดิน/ร้อยท่อฝังดิน
• สินค้าในสต๊อกพร้อมส่งกว่า 100,000 เมตร

การใช้งานที่เหมาะสม

• งาน Solar Farm — เดินกลางแจ้ง ทน UV และความชื้น
• ระบบ Modbus RTU/RS485 ในโรงงาน
• ระบบ BMS (Building Management System)
• เชื่อมต่อ Inverter กับ Data Logger
• ร้อยท่อฝังดิน — ตัวนำเคลือบดีบุกทนความชื้น
• สัญญาณ 4-20mA ระยะไกล

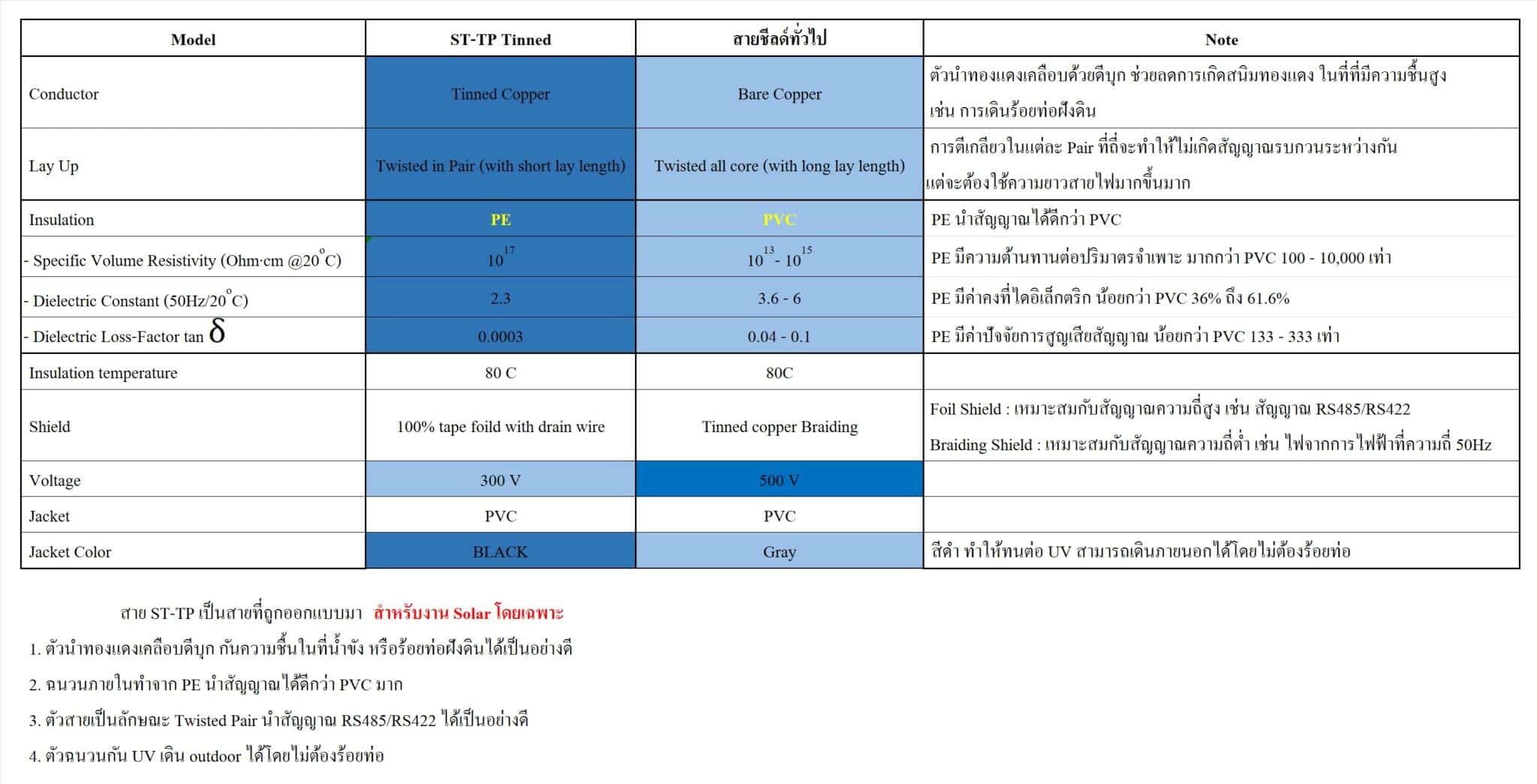

ตารางเปรียบเทียบสเป๊กระหว่าง ST-TP Tinned และ สายชีลด์ทั่วไป ในการเดินสัญญาณ RS485

หมายเหตุ: สาย ST-TP ถูกออกแบบมาสำหรับการเดินสัญญาณโดยเฉพาะ สามารถทนต่อความชื้นและแสงแดดได้เป็นอย่างดี สามารถเดินได้ไกลสูงสุด 1,200 เมตร ด้วยตัวนำเพียง 16 AWG (1.31 mm²)
